Refrigerantes rectos de Liebig

En los cimientos de la química moderna, donde la purificación de sustancias es la base de la investigación y la producción, pocos instrumentos son tan icónicos y fundamentales como los refrigerantes rectos de Liebig. Nombrados en honor al químico alemán Justus von Liebig, quien popularizó y mejoró su diseño en el siglo XIX, estos equipos de enfriamiento revolucionaron la destilación, haciéndola más eficiente y controlada. Un refrigerante de este tipo, el diseño original y sencillo de la condensación, sigue siendo una pieza imprescindible en cualquier laboratorio de enseñanza o de química analítica.

El principio es directo: al introducir vapores calientes a través de un tubo interno rodeado por una camisa de agua fría, se logra que el vapor condense rápidamente y se convierta en líquido, facilitando la separación y purificación de compuestos. Estos refrigerantes de laboratorio se caracterizan por su sencillez estructural y su robustez, siendo la elección predilecta para la destilación de compuestos con puntos de ebullición moderados y para aquellas aplicaciones donde la alta eficiencia de los modelos de serpentín no es estrictamente necesaria.

La arquitectura de la eficiencia sencilla: estructura y funcionamiento

La funcionalidad de los refrigerantes rectos de Liebig se basa en un diseño tubular simple que promueve el intercambio de calor de manera lineal.

El diseño tubo-en-tubo

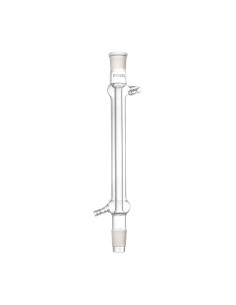

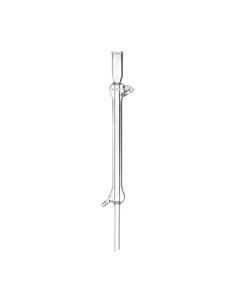

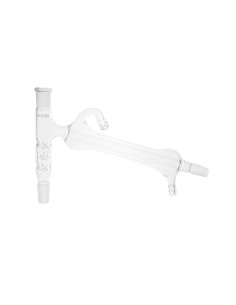

Su estructura consiste en dos tubos de vidrio concéntricos, unidos de forma hermética para crear dos canales distintos.

• Tubo interior: es por donde circula el vapor caliente procedente de un matraz de destilación. Este tubo está diseñado para ser ligeramente inclinado en el montaje de destilación para permitir que el líquido condensado fluya por gravedad hacia el recipiente colector.
• Camisa exterior: esta es la cámara por donde fluye el fluido refrigerante (casi siempre agua fría). La camisa rodea el tubo interior, extrayendo el calor de los vapores y permitiendo la condensación controlada.

El material de fabricación es casi universalmente el vidrio de borosilicato, conocido por su alta resistencia química a la corrosión y su capacidad para tolerar el choque térmico provocado por el contraste entre el vapor caliente y el agua fría.

El flujo de la termodinámica

El intercambio de calor dentro de los refrigerantes rectos de Liebig sigue un patrón de contracorriente optimizado para la máxima condensación.

• Entrada y salida del agua: el agua fría debe entrar por la toma más cercana al recipiente colector (el extremo inferior) y salir por la toma más cercana a la fuente de vapor (el extremo superior).
• Intercambio de calor: esta configuración asegura que el vapor más caliente se encuentre con el agua de refrigeración que está a punto de salir (más caliente), mientras que el vapor más frío y cercano a la condensación se encuentra con el agua recién entrada (más fría). Este principio de contracorriente aumenta la eficiencia, aunque el diseño recto limita la superficie de contacto en comparación con otros equipos de refrigeración.

Aplicaciones de los condensadores de Liebig

La simplicidad y el coste-efectividad de los refrigerantes rectos de Liebig los mantienen como una opción líder en una amplia gama de aplicaciones de laboratorio.

1. Destilación simple a presión atmosférica

Esta es la aplicación por excelencia para la que fueron concebidos estos condensadores.

• Purificación de líquidos: se utilizan para la separación de líquidos con diferentes puntos de ebullición, especialmente cuando la diferencia entre ellos es significativa.
• Obtención de destilados: son fundamentales en la química de la enseñanza y en laboratorios de control de calidad para producir destiladores purificados de disolventes o muestras. Puedes encontrar estos equipos en la sección de destiladores de vidrio.

2. Reflujo de disolventes de punto de ebullición alto

Aunque los refrigerantes de serpentín son más comunes para compuestos volátiles, el Liebig es adecuado para el reflujo de disolventes menos volátiles.

• Síntesis estable: en el reflujo, el refrigerante de Liebig se monta verticalmente sobre el matraz de reacción. El vapor se condensa y el líquido gotea de nuevo al matraz. Esta técnica permite mantener la mezcla a la temperatura de ebullición del disolvente durante periodos prolongados sin pérdida de material, esencial para reacciones orgánicas lentas.

3. Montajes de uso general

Su versatilidad los hace ideales para una variedad de montajes de laboratorio menos exigentes.

• Integración: funcionan perfectamente con otros elementos de material volumétrico, como matraces y vasos, y son compatibles con la mayoría de los accesorios de destiladores estándar, facilitando la creación de sistemas modulares.

Ventajas competitivas y limitaciones del diseño recto

Aunque los refrigerantes rectos de Liebig no ofrecen la misma superficie de condensación que los modelos de serpentín (Graham o Dimroth), su diseño les confiere características únicas.

Ventajas clave

La sencillez del diseño recto se traduce en beneficios operacionales y de mantenimiento.

• Fácil limpieza: al carecer de espirales internas, el tubo recto es mucho más fácil de limpiar. Esto es crucial cuando se destilan mezclas con residuos o se trabaja con compuestos que tienden a dejar incrustaciones. La reducción del tiempo y el esfuerzo de limpieza es un factor económico importante.
• Bajo riesgo de bloqueo: en el caso de que se utilicen como columnas para el paso de gases con partículas, el diseño recto minimiza el riesgo de obstrucción.
• Costo-efectividad: son generalmente más económicos de fabricar y, por lo tanto, una solución accesible para laboratorios con presupuestos ajustados o para la enseñanza masiva.

Limitaciones a considerar

No obstante, su sencillez impone ciertas restricciones en aplicaciones de alta volatilidad.

• Baja eficiencia con volátiles: para disolventes con puntos de ebullición muy bajos (como el éter o la acetona), el tiempo de residencia del vapor puede ser insuficiente para una condensación completa, lo que resulta en pérdida de reactivo al ambiente.
• Mayor longitud requerida: para compensar la falta de superficie de contacto, a menudo se necesitan refrigerantes rectos de Liebig de mayor longitud para lograr el mismo rendimiento de condensación que un modelo de serpentín compacto.

Consejos para la instalación y uso de refrigerantes rectos

Una instalación correcta es crucial para maximizar la eficacia de estos condensadores.

Montaje en destilación

• Inclinación: el refrigerante debe montarse con una ligera inclinación descendente (no más de 10 a 15 grados) desde la fuente de vapor hasta el colector. Esto asegura que el destilado fluya eficientemente por gravedad y no se acumule.
• Sujeción segura: debe sujetarse firmemente con los soportes de bureta y pinzas adecuadas, evitando tensiones que puedan dañar el material volumétrico adyacente, como matraces aforados o buretas.

Manejo del destilado

Una vez condensado, el líquido purificado es un producto valioso que requiere manipulación cuidadosa.

• Medición precisa: la medición del destilado debe realizarse con instrumentos de alta precisión que garantizan la exactitud del volumen recuperado. Puedes encontrar todos los equipos necesarios para el manejo de líquidos en nuestro catálogo.

Optimizando tus procesos de condensación con Pobel

Los refrigerantes rectos de Liebig son un testimonio de que la sencillez puede ser sinónimo de fiabilidad y eficacia en el laboratorio. Son la opción de referencia para la destilación simple y un componente clave en la educación química.

En Pobel, somos conscientes de que el éxito de tu trabajo depende de la calidad y la idoneidad de tus equipos de refrigeración. Por eso, ofrecemos una gama completa de refrigeradores, desde el clásico Liebig hasta modelos más avanzados, asegurando que siempre encuentres la herramienta perfecta para tus destiladores y sistemas de purificación. Nuestro compromiso es brindarte equipos que cumplan con los más altos estándares de precisión y durabilidad.

Si estás montando un nuevo laboratorio, buscando reemplazar material volumétrico o necesitas asesoramiento para determinar si el Liebig es el condensador ideal para tu próximo proyecto, estamos aquí para ayudarte.

Te invitamos a contactar con nuestro equipo de expertos para recibir asesoramiento técnico personalizado y garantizar la precisión en tus procesos.
