REFRIGERANTES DE BOLLAS ALLIHN

Refrigerantes de Bollas Allihn

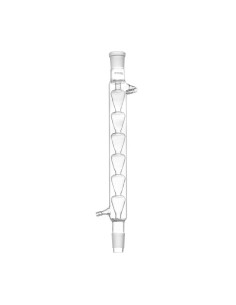

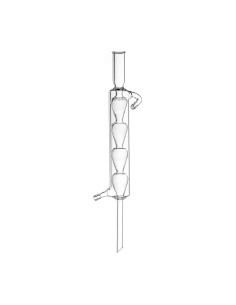

En la constante búsqueda por la máxima eficiencia en el laboratorio químico, cada detalle en el diseño del material de vidrio cuenta. Los refrigerantes de Bollas Allihn, popularmente conocidos simplemente como refrigerantes Allihn, son un claro ejemplo de cómo una modificación geométrica simple puede mejorar drásticamente el rendimiento en la condensación de vapores. Estos equipos de refrigeración se distinguen por tener el tubo interno (por donde pasa el vapor) diseñado con una serie de ensanchamientos o "Bollas" consecutivas, que recuerdan a una cadena de bulbos.

Esta configuración bulbo-forme no es casual; es una solución de ingeniería para aumentar el área superficial de contacto entre el vapor caliente y la superficie refrigerada, sin necesidad de recurrir a la complejidad del serpentín. Por su diseño, estos refrigerantes de laboratorio son especialmente adecuados para operaciones de reflujo que requieren una condensación más eficiente que la que puede ofrecer un simple refrigerante recto de Liebig, pero con una limpieza más sencilla que la de un Dimroth.

Funcionamiento de los refrigerantes Allihn

La eficacia de los refrigerantes de Bollas Allihn se explica por la forma en que su diseño de bulbos interactúa con el vapor y el líquido condensado.

Aumento de la superficie y goteo

A diferencia de la ruta lineal de un refrigerante recto, los ensanchamientos internos del Allihn fuerzan un mayor contacto entre el vapor y la pared fría.

• Máxima interfaz: cada ensanchamiento, o "bolla", crea una cámara de contacto donde el vapor choca contra la superficie fría. Este aumento de la superficie interna es el secreto de su alta eficiencia de enfriamiento.
• Flujo del líquido: el líquido condensado que se forma en las paredes internas gotea eficientemente de regreso al matraz desde la parte inferior de cada bolla, en lugar de escurrirse por una pared plana. Esta acción de goteo asegura que el condensado retorne rápidamente al sistema de reacción.
• Diseño tubo-en-tubo: al igual que otros refrigerantes, la camisa exterior rodea el tubo de bulbos, manteniendo un flujo constante de agua fría en contracorriente para extraer el calor de vaporización de la sustancia.

El resultado es un condensador que es particularmente experto en evitar la pérdida de disolventes de puntos de ebullición intermedios durante las reacciones que requieren calentamiento constante.

Ventajas operacionales frente a otros modelos

Los refrigerantes de Bollas Allihn ocupan un nicho específico, ofreciendo un equilibrio de rendimiento y mantenimiento.

Eficiencia intermedia

Se posicionan justo entre el refrigerante Liebig (de menor eficiencia) y el refrigerante Dimroth (de máxima eficiencia). Son ideales para el reflujo de disolventes comunes como el etanol, el hexano y el tolueno.

Mantenimiento sencillo

A pesar de su forma, la limpieza de los Allihn es más fácil que la de los refrigerantes de serpentín, ya que no presentan conductos internos estrechos o espirales donde los residuos se puedan acumular. Esto reduce el riesgo de contaminación cruzada y el tiempo dedicado al mantenimiento.

Aplicaciones de los refrigerantes de Bollas Allihn

La especialización de estos equipos de refrigeración se centra en el reflujo, la piedra angular de la síntesis orgánica y la química analítica.

1. Reflujo sostenido en síntesis orgánica

El Allihn es el instrumento estándar en la mayoría de los laboratorios universitarios y de investigación para la realización de reacciones que necesitan calentar reactivos.

• Control térmico: el montaje de reflujo, donde el refrigerante de Bollas Allihn se coloca verticalmente sobre el matraz de reacción, permite que la mezcla se mantenga exactamente en el punto de ebullición del disolvente durante el tiempo necesario para completar la reacción, sin que se produzca la pérdida de volumen.
• Volátiles medios: es especialmente útil cuando se trabaja con disolventes con puntos de ebullición entre 70–150 °C, donde la condensación debe ser efectiva, pero no requiere la potencia de enfriamiento de un sistema de serpentín.

2. Extracción continua tipo Soxhlet

En montajes de extracción que involucran el reciclaje de un disolvente caliente a través de una muestra sólida, la condensación debe ser continua y constante.

• Ciclo disolvente: el refrigerante de Bollas Allihn se sitúa en la parte superior del extractor, asegurando que el vapor del disolvente se condense eficazmente. El goteo de este condensado sobre la muestra inicia el ciclo de extracción. La fiabilidad del goteo es fundamental para el éxito de esta técnica analítica.

3. Evaporación y concentración a escala laboratorial

Aunque se usan principalmente para reflujo, en ocasiones se emplean para condensar vapores en destiladores de vidrio cuando se requiere una mayor velocidad de condensación que con un Liebig simple.

• Recuperación de disolventes: son eficaces en la recuperación de disolventes de punto de ebullición medio, asegurando que el disolvente destilado se recoja con pureza en un vaso de decantación o matraz limpio.

Configuración y mantenimiento de los condensadores Allihn

Para garantizar la precisión y la longevidad de los refrigerantes de Bollas Allihn, es esencial una correcta instalación.

Conexión del flujo refrigerante

La eficacia de estos condensadores depende de un flujo de agua bien regulado.

• Contracorriente estándar: el agua debe entrar por la conexión inferior del refrigerante y salir por la superior. Esto garantiza la distribución homogénea de la temperatura fría a lo largo del bulbo central.
• Mangueras y sellado: utiliza mangueras resistentes y accesorios destiladores apropiados para asegurar que las conexiones estén bien ajustadas y prevenir fugas que puedan dañar el experimento o el equipo.

Integración en el sistema

El refrigerante de Bollas Allihn se conecta directamente al material volumétrico mediante juntas esmeriladas para asegurar un sistema hermético.

• Soporte firme: es crucial sujetar el condensador y el matraz de reacción con pinzas de bureta y soportes adecuados, ya que el peso del agua y el equipo de vidrio puede hacer que el sistema sea estructuralmente inestable.
• Medición post-condensación: una vez finalizada la reacción, la manipulación de los líquidos se realiza con precisión, utilizando micropipetas monocanal o buretas para transferir y medir los productos. Esto forma parte esencial del manejo de líquidos en el laboratorio.

Cuidado del vidrio Bulbo-Forme

Aunque son robustos, la forma de los refrigerantes de Bollas Allihn requiere atención durante el lavado.

• Limpieza cuidadosa: aunque son más fáciles de limpiar que los serpentines, se debe asegurar que no queden residuos atrapados en los bulbos. El uso de cepillos largos o la limpieza por inmersión en soluciones de limpieza es lo más recomendable para mantener la transparencia y la funcionalidad del vidrio.

Colabora con expertos en equipamiento de laboratorio

La elección del refrigerante de Bollas Allihn es una decisión inteligente cuando se busca una alta eficiencia de condensación con la facilidad de limpieza del vidrio recto. Es un componente indispensable para cualquier laboratorio de síntesis o docencia.

En Pobel, sabemos que la calidad de tus equipos de refrigeración influye directamente en la calidad de tus resultados. Te ofrecemos una amplia gama de refrigerantes y destiladores de vidrio de borosilicato de alta calidad, garantizando que cada pieza de material volumétrico que adquieras cumpla con los estándares más exigentes. Nuestro objetivo es ser tu socio de confianza, proporcionándote las herramientas precisas que impulsan tu investigación.

Si necesitas determinar si un refrigerante Allihn es la opción más eficiente para tus reacciones de reflujo, contacta con nosotros.

Te invitamos a contactar con nuestro equipo para recibir asesoramiento técnico especializado y equipar tu laboratorio con lo mejor.
