REFRIGERANTES DE SERPENTÍN

Refrigerantes de serpentín de laboratorio

En el ámbito de la química fina, la bioquímica y la ingeniería de procesos, la capacidad para controlar y condensar vapores de manera rápida y eficiente es un requisito fundamental. Los refrigerantes de serpentín representan la máxima expresión de la eficiencia en el intercambio de calor dentro del laboratorio, superando en rendimiento a sus contrapartes de diseño recto. Estos sofisticados condensadores, que se distinguen por tener un tubo interior enrollado en forma de espiral, maximizan la superficie de contacto entre el vapor caliente y el fluido refrigerante.

Al optar por estos equipos de refrigeración avanzados, el profesional no solo busca seguridad, sino también economía y precisión en la recuperación de disolventes y en la purificación de compuestos. Entender el mecanismo que hace que este diseño sea superior es clave para optimizar cualquier proceso de destilación o reflujo que requiera una condensación intensiva. Su función es tan crucial en la investigación como en la producción a pequeña escala.

Por qué la serpentina marca la diferencia

El éxito de estos refrigerantes de laboratorio reside en una solución inteligente a un problema básico de la termodinámica: cómo transferir la mayor cantidad de calor en el menor tiempo posible.

Aumento de la superficie de contacto

El diseño en espiral o serpentín es la característica definitoria que otorga a estos condensadores su alta capacidad.

• Mayor interfase: al enrollarse, el tubo interior crea una superficie de contacto mucho más extensa por unidad de longitud lineal que un tubo recto (como el del refrigerante Liebig).
• Transferencia de calor: esta mayor área de interfaz maximiza la velocidad a la que el vapor caliente transfiere su energía al fluido de enfriamiento que circula por la camisa externa.
• Tiempo de residencia: el camino en espiral obliga al vapor a viajar una distancia más larga antes de salir del dispositivo. Esto garantiza un mayor tiempo de residencia dentro de la zona de enfriamiento.

Esta combinación de factores hace que el vapor se convierta en líquido de forma casi instantánea, minimizando las pérdidas por evaporación y aumentando el rendimiento del proceso.

Tipologías específicas de los condensadores en espiral

Dentro de la categoría de refrigerantes de serpentín, existen dos variantes principales que se adaptan a diferentes necesidades, ambos ejemplos de equipos de refrigeración de alto rendimiento.

Refrigerante Graham

• Estructura: típicamente presenta el serpentín de enfriamiento en el interior de la camisa, por donde fluye el vapor.
• Ventaja: proporciona un enfriamiento uniforme y es excelente para la destilación de grandes volúmenes de vapor a presión atmosférica.

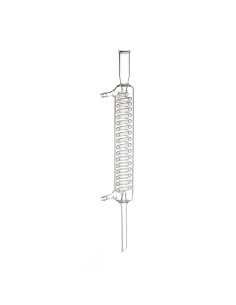

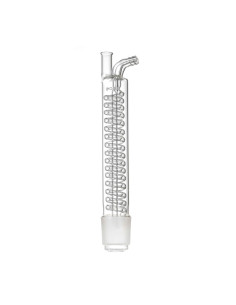

Refrigerante Dimroth

• Estructura: en este caso, el serpentín es por donde circula el fluido refrigerante (usualmente agua) y está inmerso en la cámara de vapor.
• Ventaja: es considerado uno de los condensadores más eficientes para operaciones de reflujo intensas, ya que el serpentín frío está directamente en contacto con el vapor que necesita ser condensado de forma inmediata.

Ambos modelos, construidos en vidrio de borosilicato, ofrecen una resistencia química y térmica inigualable, esencial en el laboratorio.

Aplicaciones de alto rendimiento para refrigerantes de serpentina

La potencia de condensación de estos condensadores los hace irremplazables en escenarios donde la velocidad y la volatilidad del compuesto son factores críticos.

1. Reflujo de compuestos volátiles

En la síntesis orgánica, el reflujo de disolventes con puntos de ebullición bajos (como el éter dietílico o el diclorometano) puede ser un desafío.

• Evitar la pérdida de reactivos: los refrigerantes de serpentina aseguran que incluso el vapor más volátil se condense completamente antes de escapar. El líquido recuperado regresa al matraz de reacción, manteniendo el volumen de disolvente constante y permitiendo que la reacción se mantenga a una temperatura elevada durante horas o días.
• Estabilidad del sistema: el uso de serpentín estabiliza la temperatura del sistema de manera muy efectiva, lo que es crucial para la obtención de rendimientos predecibles en la síntesis.

2. Destilación a alta velocidad o al vacío

Cuando se trabaja con grandes cantidades de muestra o se necesita una purificación rápida, los condensadores de espiral son la mejor opción.

• Destilaciones rápidas: su alta eficiencia permite un mayor flujo de vapor sin que se pierda material. Esto es fundamental si se utilizan destiladores automáticos o metálicos en procesos semi-industriales o de producción.
• Vacío: en la destilación al vacío, los vapores tienen una densidad menor. Los refrigerantes de serpentín, con su extensa área de enfriamiento, son los equipos de refrigeración más confiables para asegurar la condensación de estos vapores ligeros antes de que lleguen a la bomba de vacío, protegiendo así el equipo.

3. Sistemas de extracción y reacción compleja

En extracciones continuas (como Soxhlet) y en montajes de reactores complejos (reactores que requieren múltiples entradas), el manejo preciso del calor y la condensación es vital.

• Integración con material de laboratorio: la condensación efectiva es la que permite el correcto manejo de líquidos y la manipulación de sustancias dentro del sistema. Los condensadores de alta capacidad son esenciales para garantizar que el disolvente se recicle y se mantenga el equilibrio dentro del sistema de uso general.

Elementos clave en el montaje y uso de refrigeradores de espiral

La efectividad de los refrigerantes de serpentín no depende únicamente de su diseño, sino también de su correcta instalación y operación junto con otros componentes de laboratorio.

El flujo del agua y conexiones

La dirección en la que circula el fluido refrigerante es crucial para la máxima eficiencia.

• Contracorriente: el agua o el fluido refrigerante debe entrar por la toma inferior del condensador y salir por la superior. Esto asegura que el agua más fría entre en contacto con el vapor más frío y el agua más tibia se encuentre con el vapor más caliente, maximizando el gradiente térmico a lo largo del equipo.
• Accesorios esenciales: es fundamental utilizar mangueras y adaptadores de alta calidad para asegurar que no haya fugas en las conexiones.

Medición del rendimiento

Una vez que el vapor se ha condensado en líquido, este debe ser medido con precisión.

• Recolección precisa: el destilado se recoge en recipientes calibrados, como matraces aforados o probetas.
• Manipulación de la muestra: para el análisis o la transferencia, se recurre a herramientas de precisión.

Mantenimiento y cuidado

El cuidado de estos equipos de refrigeración garantiza su vida útil y rendimiento.

• Limpieza de serpentines: debido a su diseño interno complejo, los refrigerantes de serpentín son más susceptibles a la acumulación de residuos, ya sean sales del agua de refrigeración o residuos químicos. Una limpieza ultrasónica o con soluciones ácidas débiles periódicamente es fundamental para mantener la eficiencia de la transferencia de calor.

Asesoramiento experto en sistemas de condensación avanzada

La elección entre un refrigerante Allihn, Liebig o un refrigerante de serpentín (como Graham o Dimroth) no debe tomarse a la ligera. Determinar el condensador más adecuado impacta directamente en la velocidad de tu investigación y en la pureza de tus resultados.

En Pobel, somos especialistas en proveer a laboratorios, y nuestros equipos de refrigeración son de la más alta calidad, diseñados para soportar las exigencias de la química moderna. Nuestro catálogo está pensado para ofrecer soluciones integrales a tus necesidades.

Si estás enfrentando problemas de condensación, necesitas optimizar tus tiempos de reflujo o simplemente buscas mejorar la calidad de tu material volumétrico, nuestro equipo de expertos está preparado para ofrecerte la mejor orientación técnica.

Te invitamos a contactar con nosotros para obtener un asesoramiento personalizado y asegurar que tu laboratorio cuenta con los equipos más eficientes del mercado.
