Medición de esmerilados

Las uniones esmeriladas de vidrio, también conocidas como uniones cónicas, constituyen un elemento esencial dentro del material de laboratorio. Su función principal es permitir conexiones herméticas, seguras y completamente ajustadas entre diferentes piezas de vidrio, como matraces, condensadores, embudos o tubos de laboratorio.

Para garantizar la compatibilidad entre estas piezas, es indispensable conocer cómo se miden correctamente los esmerilados macho y hembra. Una medición incorrecta puede producir fugas, mala estabilidad del sistema, incompatibilidad entre piezas y fallos durante procesos de destilación, extracción o reacciones químicas controladas.

Las uniones macho y hembra se ajustan gracias a un desgaste cónico especialmente elaborado. Este acabado crea un contacto perfecto entre superficies, lo que permite conexiones estables sin necesidad de herramientas adicionales. En laboratorios donde se trabaja con vacío, presión o sustancias sensibles, la precisión en estas uniones es fundamental para garantizar la seguridad y la calidad del montaje de vidrio. Por ello, comprender cómo se determina el tamaño de cada esmerilado y qué significan los números asociados es un requisito básico para cualquier técnico, analista o investigador que trabaje con equipos de vidrio profesional.

Concepto de unión esmerilada

Las uniones esmeriladas se describen mediante un sistema de numeración estandarizada que facilita la selección de piezas completamente compatibles. Esta numeración se expresa en forma de fracción, por ejemplo 24/29 o 19/26. El primer número se refiere al diámetro de la parte superior del esmerilado, mientras que el segundo número indica la longitud total de la zona esmerilada. Este sistema se aplica tanto para esmerilados macho como hembra, lo que permite que ambas piezas encajen siempre que compartan el mismo número de diámetro superior.

La zona esmerilada suele terminar en un acabado de color blanco, fácilmente identificable por los técnicos. Esta superficie es la que se ajusta directamente a la contraparte, generando una unión firme. Tanto los esmerilados macho como hembra son intercambiables siempre que respeten los tamaños estandarizados.

Diferencia entre esmerilado macho y hembra

Los esmerilados macho y hembra difieren en su forma y función dentro del sistema de vidrio:

• El esmerilado macho es la pieza que se inserta dentro de otra.
• El esmerilado hembra es la pieza que recibe o donde encaja el macho.

Ambas partes deben corresponder exactamente en su medida de diámetro superior. Si el número del diámetro no coincide, la unión será incompatible, incluso si las longitudes son similares o visualmente parecen ajustarse. Este principio universal garantiza un sellado correcto y la estabilidad del sistema.

Cómo se mide un esmerilado macho o hembra

1. Medición del diámetro del extremo ancho

El diámetro superior es la medida más importante del sistema de numeración. Representa el ancho de la boca del esmerilado en su zona más extensa. La medición debe realizarse con un calibrador o pie de rey, posicionándolo en la parte más ancha de la zona esmerilada. Esta medida, expresada en milímetros, determina la compatibilidad de la unión.

Por ejemplo:

• Si un esmerilado macho mide 24 mm en la parte superior, su numeración será 24/XX.
• Si una pieza hembra mide igualmente 24 mm en su entrada, será compatible con el macho anterior.

2. Medición de la longitud de la zona esmerilada

La longitud del esmerilado corresponde al número que aparece después de la barra inclinada en la numeración estándar. Esta longitud se mide desde el final de la cabeza del esmerilado hasta donde termina el área cónica. Para medirla, el calibrador debe colocarse borde con borde, verificando la extensión exacta del desgastado.

La compatibilidad entre piezas no depende de esta medida, pero sí influye en la estabilidad estructural y en la profundidad de la inserción.

3. Compatibilidad según normas europeas y americanas

Existen dos sistemas principales de medidas: el europeo (DIN/ISO) y el americano (NS/TS). Ambos utilizan números similares, pero la conicidad y algunos diámetros pueden variar según proveedor. Aun así, en la mayoría de aplicaciones la compatibilidad se mantiene siempre que se conserve el mismo número superior.

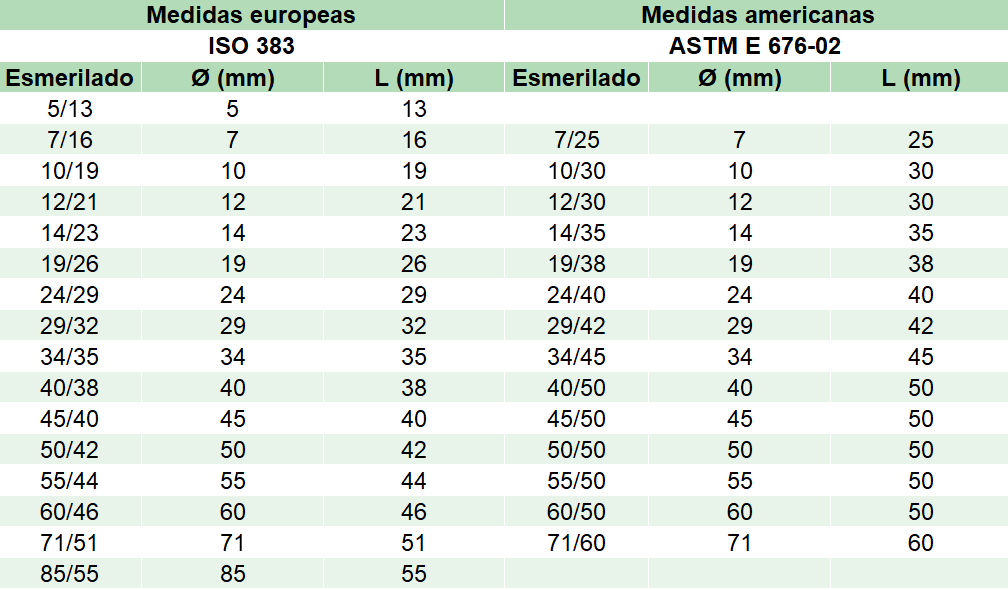

Los tamaños más comunes en laboratorio son:

Es indispensable que técnicos e investigadores verifiquen el número del diámetro antes de intentar acoplar dos piezas.

Importancia de medir correctamente los esmerilados

Una medición inexacta puede comprometer la integridad de un sistema de vidrio de laboratorio. Los riesgos incluyen:

• Fugas de gases o vapores.
• Pérdida de vacío o sobrepresión accidental.
• Contaminación cruzada.
• Desmontaje involuntario de piezas durante la operación.
• Accidentes por rotura debido a tensiones mal distribuidas.

La regla fundamental es simple: el primer número debe coincidir. Si los números superiores son iguales, la unión es compatible sin importar la longitud. Esta norma permite estandarizar conexiones y asegurar un montaje seguro en trabajos científicos.

Conclusión

Medir correctamente los esmerilados macho y hembra es un aspecto esencial para garantizar conexiones seguras y herméticas dentro del laboratorio. Conocer la función de cada número, identificar adecuadamente el diámetro superior y comprender la relación entre ambas piezas permite un trabajo más eficiente y reduce riesgos. Esta práctica contribuye a un manejo adecuado del material de vidrio y prolonga la vida útil de los equipos utilizados en investigación y análisis profesional.
